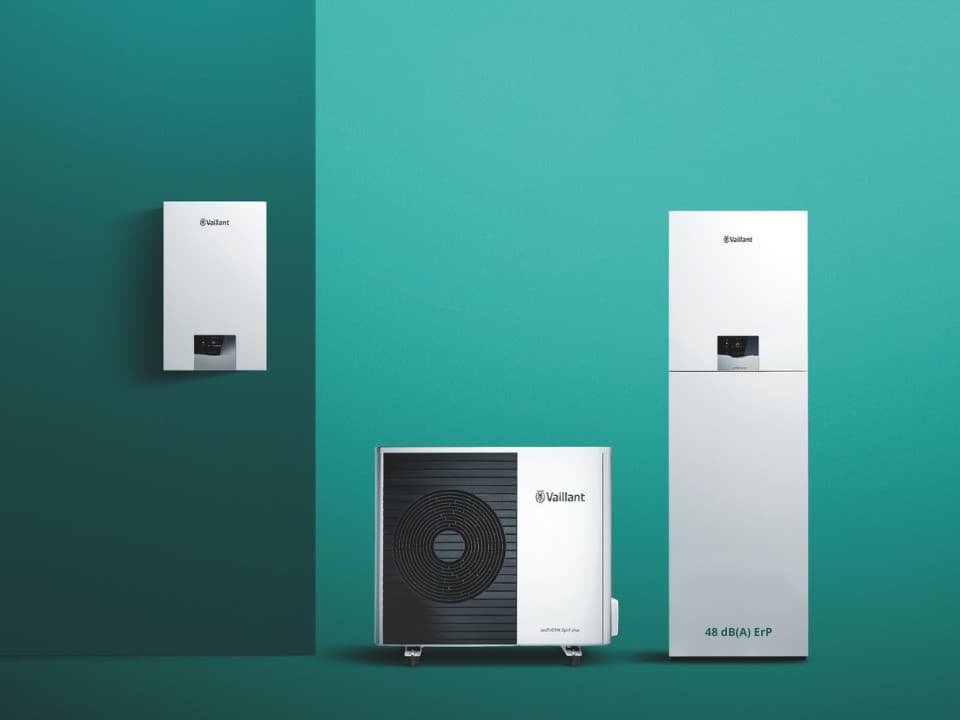

aroTHERM Split plus + uniTOWER Split plus

La qualité au service du silence
- Un silence d'exeption
- Des performances de pointe
- Une qualité allemande pour les installateurs et SAV exigeants
Un silence d'exception
La pompe à chaleur la plus silencieuse du marché, : un silence de qualité allemande pour vos clients avec seulement 26 dB(A) à 5 m. Une performance acoustique durable dans le temps avec un produit qui reste silencieux au fil des entretiens : chassis autoportant, circuit frigorifique désolidarisé de l'habillage, une conception avec un minimum de visserie. Une fonction Silent Mode avec la possibilité d'activer un mode silence sur des plages horaires définies pour une performance acoustique programmable.
Des performances de pointe
Un produit développé pour le chauffage pour proposer des économies à vos clients : COP jusqu'à 5,3, etas à 35°C jusqu'à 203% (A+++) et etas à 55°C jusqu'à 142% (A++). De l'eau chaude en grande quantité sans compromis sur les économies avec une Vmax à 40°C de 249 litres et un COP ECS jusqu'à 3,7. Une puissance maintenue même par grand froid : fonctionnement en thermodynamique jusqu'à -25°C.
Une qualité allemande pour les installateurs et SAV exigeants
Un système avec un haut niveau d'inégration de série pour une installation de efficace et de qualité : filtre magnétique et à tamis (500 microns), vase d'expansion 18 litres, appoint électrique 5 étages, pré-charge en fluide jusqu'à 15 m, version 2 circuits intégrés. Des composants Quality Germany pour durer dans le temps : habillage traité (corrosion, air salin et UV) dont la tenue dans le temps est testée en chambre climatique, circuit frigorifique développé spécifiquement pour le chauffage, carénage autoportant, cartes électroniques conçues et fabriquées par Vaillant. Un produit conçu pour développer des habitudes de rapidité de l'installation, à la mise en service jusqu'à l'entretien : colonne séparable en 2 parties, filtre magnétique et à tamis intégré directement en face avant, kits de raccordement sur le dessus, version 2 circuits de série... le tout contrôlé par la même interface que les ecoTEC 2020 !
aroTHERM Split plus + uniTOWER Split plus | 4 | 6 | 8 | |
Performances ErP | ||||
SCOP (35°C / 55°C) | 4,8 / 3,35 | 4,9 / 3,35 | 5,2 / 3,65 | |
Efficacité énergétique saisonnière pour le chauffage % / - (ŋs) / Classe à 35 °C | 188 / A+++ | 192 / A+++ | 203 / A+++ | |
Efficacité énergétique saisonnière pour le chauffage % / - (ŋs) / Classe à 55 °C | 129 / A++ | 129 / A++ | 142 / A++ | |
Efficacité énergétique saisonnière ECS (ŋWh) / Classe % / - | 141 / A+ | 141 / A+ | 148 / A+ | |
Profil de soutirage - | L | L | L | |
Unité extérieure aroTHERM Split plus | 4 | 6 | 8 | |
Performances en chauffage | ||||
Air +7 °C / eau +35 °C | Puissance calorifique nom/max kW | 4,1 / 5,4 | 5,8 / 7,1 | 7,6 / 10,9 |
COP nominal - | 5 | 4,6 | 4,8 | |
Air - 7 °C / eau +35 °C | Puissance calorifique nom/max kW | 3,5 / 3,5 | 4,9 / 5,1 | 6,4 / 7,1 |
COP nominal - | 3,2 | 3 | 3,1 | |
Air +7 °C / eau +45 °C | Puissance calorifique nom/max kW | 3,3 / 5,2 | 4,1 / 7,0 | 4,8 / 9,3 |
COP nominal - | 3,7 | 3,1 | 3,4 | |
Air - 7 °C / eau +45 °C | Puissance calorifique nom/max kW | 3,3 / 3,3 | 5,3 / 5,3 | 7,2 / 7,2 |
COP nominal - | 2,5 | 2,4 | 2,4 | |
Air +7 °C / eau +55 °C | Puissance calorifique nom/max kW | 5,0 / 5,0 | 5,3 / 6,9 | 8,5 / 9,1 |
COP nominal - | 2,9 | 2,8 | 2,9 | |
Air - 7 °C / eau +55 °C | Puissance calorifique nom/max kW | 3,1/ 3,1 | 4,6 / 4,6 | 5,9 / 5,9 |
COP nominal - | 2 | 2 | 2,1 | |
Air +7 °C / eau +60 °C | Puissance calorifique nom/max kW | 4,2 / 4,8 | 4,6 / 5,8 | 6,0 / 7,9 |
COP nominal - | 2,6 | 2,6 | 2,6 | |
Température minimale de fonctionnement | °C | -25 | -25 | -25 |
Performances en rafraîchissement | ||||
Air +35 °C / eau +18 °C | Puissance rafraîchissement kW | 4 | 5,3 | 7,3 |
Coefficient d'efficacité énergétique (EER) | 4,4 | 4,2 | 4 | |
Caractéristiques frigorifiques | ||||
Type de modulation | - | Inverter | Inverter | Inverter |
Fluide frigorigène | - | R32 | R32 | R32 |
Diamètre des liaisons frigorifiques liquide - gaz | pouce | |||
Charge en fluide frigorigène (pour 15 m) | kg | 1,3 | 1,3 | 1,5 |
Longueur minimale / maximale sans recharge / maximale avec recharge | m | 3 / 15 / 40 | 3 / 15 / 40 | 3 / 15 / 40 |
Dénivelé maximal si unité extérieure en dessous / au-dessus de l'unité intérieure | m | 10 / 30 | 10 / 30 | 10 / 30 |
Caractéristiques électriques | ||||
Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 |
Intensité maximale de démarrage | A | 12 | 12 | 14 |
Protection électrique (disjoncteur conseillé) | A | 16 Type C | 16 Type C | 16 Type C |
Câble recommandé | mm2 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 |
Caractéristiques acoustiques | ||||
Puissance acoustique air 7 °C / eau 55 °C (ErP) | dB(A) | 48 | 48 | 48 |
Pression acoustique à 5 m (champ libre, dir.2) | dB(A) | 26 | 26 | 26 |
Informations complémentaires | ||||
Poids net kg | kg | 86 | 86 | 100 |
Dimensions (hauteur / largeur / profondeur) | mm | 765 / 1100 / 449 | 765 / 1100 / 449 | 960 / 1100 / 449 |
Colisage | - | 1 | 1 | 1 |
Colonne double service uniTOWER Split plus | 4 | 6 | 8 | |
Caractéristiques sanitaires | ||||
COP ECS | - | 3,5 | 3,5 | 3,7 |
Capacité du ballon | l | 188 | 188 | 188 |
Volume maximal d’eau chaude utilisable à 40 °C (Vmax) | l | 249 | 249 | 249 |
Type de cuve | - | acier émaillé | acier émaillé | acier émaillé |
Protection anti-corrosion | - | anode magnésium | anode magnésium | anode magnésium |
Caractéristiques hydrauliques | ||||
Raccordement circuit de chauffage | pouce | 1 | 1 | 1 |
Raccordement ECS | pouce | 3 / 4 | 3 / 4 | 3 / 4 |
Capacité du vase d'expansion | l | 12 | 12 | 12 |
Pression maximale circuit de chauffage | bar | 3 | 3 | 3 |
Pression maximale ECS | bar | 10 | 10 | 10 |
Débit volumique minimal / nominal (DT 5K A7/E35) | l / h | 320 / 860 | 320 / 860 | 480 / 1204 |
Caractéristiques électriques | ||||
Puissance appoint électrique maximale / nombre d'étages | kW / - | 5,4 / 5 | 5,4 / 5 | 5,4 / 5 |
Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 |
Intensité maximale du circuit d'alimentation | A | 24 | 24 | 24 |
Interrupteur différentiel | - | Type A | Type A | Type A |
Protection électrique (disjoncteur conseillé) | A | 32 type C | 32 type C | 32 type C |
Câble recommandé | mm2 | 3 X 6 | 3 X 6 | 3 X 6 |
Puissance électrique maximale du circulateur en chauffage | W | 75 | 75 | 75 |
Caractéristiques acoustiques | ||||
Puissance acoustique intérieure (ErP) | dB(A) | 41 | 41 | 42 |
Informations complémentaires | ||||
Poids net (version 1 circuit / version 2 circuits) | kg | 169 / 181 | 169 / 181 | 169 / 181 |
Dimensions (hauteur / largeur / profondeur) | mm | 1950 / 595 / 600 | 1950 / 595 / 600 | 1950 / 595 / 600 |
Colisage | - | 1 | 1 | 1 |
