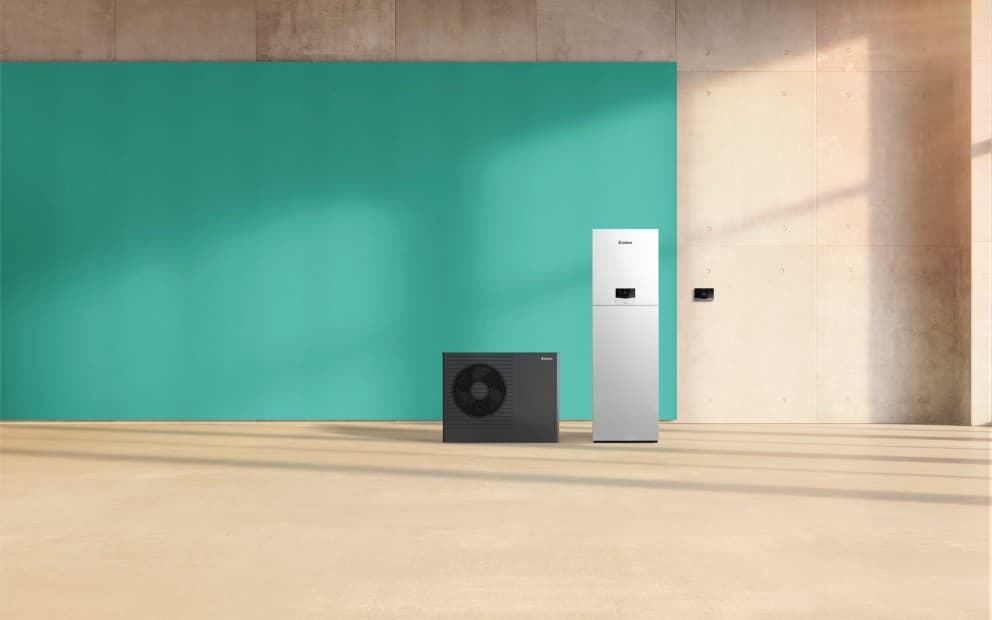

aroTHERM pro + uniTOWER
Système PAC air-eau avec ballon ECS intégré
La référence Vaillant sans contrainte d'espace
- Pensée pour tous les types d’habitations grâce à sa haute température
- Fonction Flexible Space pour une flexibilité absolue d’implantation
- La compacité Quality Germany
Pompe à chaleur air-eau avec préparateur sanitaire intégré
Pensée pour tous les types d’habitations grâce à sa haute température
- Un confort de chauffage garanti grâce à sa température de départ de 70 °C assurée jusqu’à -12 °C à l’extérieur
- Un confort sanitaire garanti avec de l'eau chaude disponible rapidement et en grande quantité : Vmax à 40 °C jusqu'à 270 litres
- Une gamme de puissances couvrant des déperditions allant de 4,8 à 13,5 kW à -7 °C/ 55 °C permettant de répondre à toutes les typologies de bâtiments
Fonction Flexible Space pour une flexibilité absolue d’implantation
- Grâce à la fonction Flexible Space, concept de sécurité unique, aroTHERM pro s’installe absolument partout, sans aucune contrainte de zone d’exclusion liée au R290⁽¹⁾
- Une implantation aisée à l'intérieur aussi grâce à un très haut niveau d’équipement de série de la colonne hydraulique qui bénéficie d’un ballon inox de 190 litres, de la connectivité et d'un fonctionnement garanti sans volume additionnel⁽²⁾
- Un environnement acoustique préservé grâce à une puissance acoustique ErP de 49 dB(A) ⁽³⁾
La compacité Quality Germany
- Tout le savoir-faire Vaillant concentré dans notre pompe à chaleur la plus compacte, bénéficiant d’une conception mono ventilateur jusqu’à 15 kW
- Une unité extérieure exceptionnellement légère ⁽⁴⁾ offrant une installation simplifiée et sans effort
- Une compacité à l'intérieur également grâce à la colonne avec empreinte au sol de 60x60 cm et accès optimisé aux composants en face avant
⁽¹⁾La fonction Flexible Space est activable sur l'interface de l'unité intérieure lors de la mise en service. Lorsque la fonction est activée, la zone d’exclusion est réduite au maximum (25 cm à l’arrière seulement dans une configuration d'installation adossée à un mur). Dans le cas où la fonction n’est pas activée, la zone d’exclusion reste avantageuse. Se référer à la notice d’installation du produit pour connaître les distances à respecter autour de l’unité extérieure
⁽²⁾Selon conditions définies : appoint électrique de 5,5 kW minimum pour aroTHERM pro 5 et 8 (8 kW pour aroTHERM pro 12 et 15), installation d'une soupape différentielle 500 mbar et régulateur paramétré en mode "étendu" placé dans une pièce avec un émetteur sans dispositif de régulation.
⁽³⁾Pour aroTHERM pro 5 & 8.
⁽⁴⁾84 kg pour l'aroTHERM pro 5.
| aroTHERM pro + uniTOWER | Unités | VWL 55/7.1 230V | VWL 85/7.1 230V | VWL 125/7.1 230V | VWL 155/7.1 400V | VWL 155/7.1 230V | VWL 155/7.1 400V |
| Performances ErP | |||||||
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 35 °C | % / - | 187 / A +++ | 185 / A +++ | 191 / A +++ | 191 / A +++ | 192 / A +++ | 192 / A +++ |
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 55 °C | % / - | 143 / A ++ | 142 / A ++ | 141 / A ++ | 141 / A ++ | 143 / A ++ | 143 / A ++ |
| Efficacité énergétique saisonnière ECS (ŋWh) / Classe | % / - | 141 / A + | 143 / A + | 144 / A + | 144 / A + | 144 / A + | 144 / A + |
| SCOP 35 °C / 55 °C | 4,8 / 3,7 | 4,4 / 3,6 | 4,8 / 3,6 | 4,8 / 3,6 | 4,9 / 3,6 | 4,9 / 3,6 | |
| Profil de soutirage | L | XL | XL | XL | XL | XL | |
| Unité extérieure aroTHERM pro | |||||||
| Performances en chauffage | |||||||
| Air +7 °C / eau +35 °C | |||||||
| Puissance calorifique nominale | Kw | 4,6 | 7,4 | 11,3 | 11,4 | 14,3 | 14,3 |
| COP nominal | - | 4,9 | 4,5 | 4,7 | 4,6 | 4 | 4,1 |
| Air -7 °C / eau +35 °C | |||||||
| Puissance calorifique nominale | Kw | 4,7 | 6,2 | 9,8 | 10,1 | 9,7 | 9,9 |
| COP nominal | - | 2,8 | 2,6 | 2,6 | 2,6 | 2,5 | 2,5 |
| Air +7 °C / eau +55 °C | |||||||
| Puissance calorifique nominale | Kw | 6,4 | 6,7 | 9,8 | 9,9 | 12 | 12,1 |
| COP nominal | - | 3 | 2,9 | 3,1 | 4,1 | 3 | 3 |
| Air -7 °C / eau +55 °C | |||||||
| Puissance calorifique nominale | Kw | 4,8 | 6,1 | 9,4 | 9,4 | 9,5 | 9,5 |
| COP nominal | - | 2,1 | 2,1 | 2,2 | 2,2 | 2,2 | 2,2 |
| Air +7 °C / eau +65 °C | |||||||
| Puissance calorifique nominale | Kw | 6,6 | 6,9 | 11,5 | 11,5 | 11,5 | 11,5 |
| COP nominal | - | 2,6 | 2,3 | 2,6 | 2,6 | 2,6 | 2,6 |
| Air -7 °C / eau +65 °C | |||||||
| Puissance calorifique nominale | Kw | 4,3 | 5,5 | 8,4 | 8,4 | 8,4 | 8,4 |
| COP nominal | - | 1,8 | 1,8 | 1,9 | 1,9 | 1,9 | 1,9 |
| Température minimale de fonctionnement | °C | -25 | -25 | -25 | -25 | -25 | -25 |
| Performances en rafraîchissement | |||||||
| Air +35 °C / eau +18 °C | |||||||
| Puissance rafraîchissement nominale | Kw | 5,6 | 7,2 | 10,3 | 10,3 | 12,9 | 12,9 |
| Coefficient d'efficacité énergétique nominal (EER) | - | 4,4 | 4,3 | 4 | 4 | 3,2 | 3,2 |
| Caractéristiques frigorifiques | |||||||
| Type de modulation - Inverter | - | Inverter | Inverter | Inverter | Inverter | Inverter | Inverter |
| Fluide frigorigène / PRG | - | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 |
| Charge en fluide frigorigène | kg | 0,5 | 0,6 | 1,05 | 1,05 | 1,05 | 1,05 |
| Caractéristiques électriques | |||||||
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 / 50 | 400 / 50 |
| Protection électrique (disjoncteur conseillé) | A | 16 type C | 16 type C | 32 type C | 16 type C | 32 type C | 16 type C |
| Câble recommandé | mm² | 3 x 2,5 | 3 x 2,5 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Consommation en veille (fonction Flexible Space non activée / activée) | W | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 |
| Caractéristiques acoustiques | |||||||
| Puissance acoustique air 7 °C / eau 55 °C | dB(A) | 49 | 49 | 55 | 55 | 55 | 55 |
| Pression acoustique nominale à 5m, champ libre, directivité 2 | dB(A) | 27 | 27 | 33 | 33 | 33 | 33 |
| Informations complémentaires | |||||||
| Diamètre de raccordement hydraulique | pouce | 1'' 1/4 | 1'' 1/4 | 1'' 1/4 | 1'' 1/4 | 1'' 1/4 | 1'' 1/4 |
| Poids net | kg | 84 | 90 | 132 | 136 | 132 | 136 |
| Dimensions (hauteur / largeur / profondeur) | mm² | 750 / 1 104 / 454 | 750 / 1 104 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 |
| Colisage | - | 1 | 1 | 1 | 1 | 1 | 1 |
| Colonne hydraulique double service uniTOWER | |||||||
| Caractéristiques sanitaires | |||||||
| Volume maximal d'eau chaude utilisable à 40 °C (Vmax) | l | 255 | 265 | 270 | 270 | 270 | 270 |
| COP ECS | - | 3,5 | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 |
| Capacité du ballon | l | 190 | 190 | 190 | 190 | 190 | 190 |
| Type de cuve / Protection anti-corrosion | - | Inox | Inox | Inox | Inox | Inox | Inox |
| Caractéristiques hydrauliques | |||||||
| Raccordement circuit vers unité extérieure | pouce | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 |
| Raccordement circuit de chauffage | pouce | 1 | 1 | 1 | 1 | 1 | 1 |
| Raccordement ECS | pouce | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Capacité du vase d'expansion (version 1 circuit / version 2 circuits) | l | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 |
| Pression maximale circuit de chauffage | bar | 3 | 3 | 3 | 3 | 3 | 3 |
| Pression maximale ECS | bar | 10 | 10 | 10 | 10 | 10 | 10 |
| Débit volumique maximal | l / h | 793 | 1242 | 2277 | 2277 | 2277 | 2277 |
| Caractéristiques électriques | |||||||
| Puissance appoint électrique minimale / maximale | kW | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) |
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 / 50 | 400/ 50 |
| Intensité maximale du circuit d'alimentation | A | 23,5 | 23,5 | 23,5 | 14 | 23,5 | 14 |
| Interrupteur différentiel | - | Type F | Type F | Type F | Type B | Type F | Type B |
| Pression maximale circuit de chauffage | A | 32 type C | 32 type C | 32 type C | 20 type C | 32 type C | 20 type C |
| Câble recommandé | mm² | 3 x 6 | 3 x 6 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Puissance électrique maximale du circulateur en chauffage | W | 75 | 75 | 100 | 100 | 100 | 100 |
| Caractéristiques acoustiques | |||||||
| Puissance acoustique intérieure | dB(A) | 23 | 23 | 23 | 23 | 23 | 23 |
| Informations complémentaires | |||||||
| Poids net | kg | 134 / 142 | 134 / 142 | 134 / 142 | 134 / 142 | 134 / 142 | 134 / 142 |
| Dimensions (hauteur / largeur / profondeur) | mm | 1 900 / 595 / 600 | 1 900 / 595 / 600 | 1 900 / 595 / 600 | 1 900 / 595 / 600 | 1 900 / 595 / 600 | 1 900 / 595 / 600 |
| Colisage | - | 1 | 1 | 1 | 1 | 1 | 1 |
